Ремкомплект шкворневого узла с адаптером для редукторного и Тимкен мостов

12 000 руб.
  • О товаре
  • Инструкции по установке
  • Видео
  • Отзывы

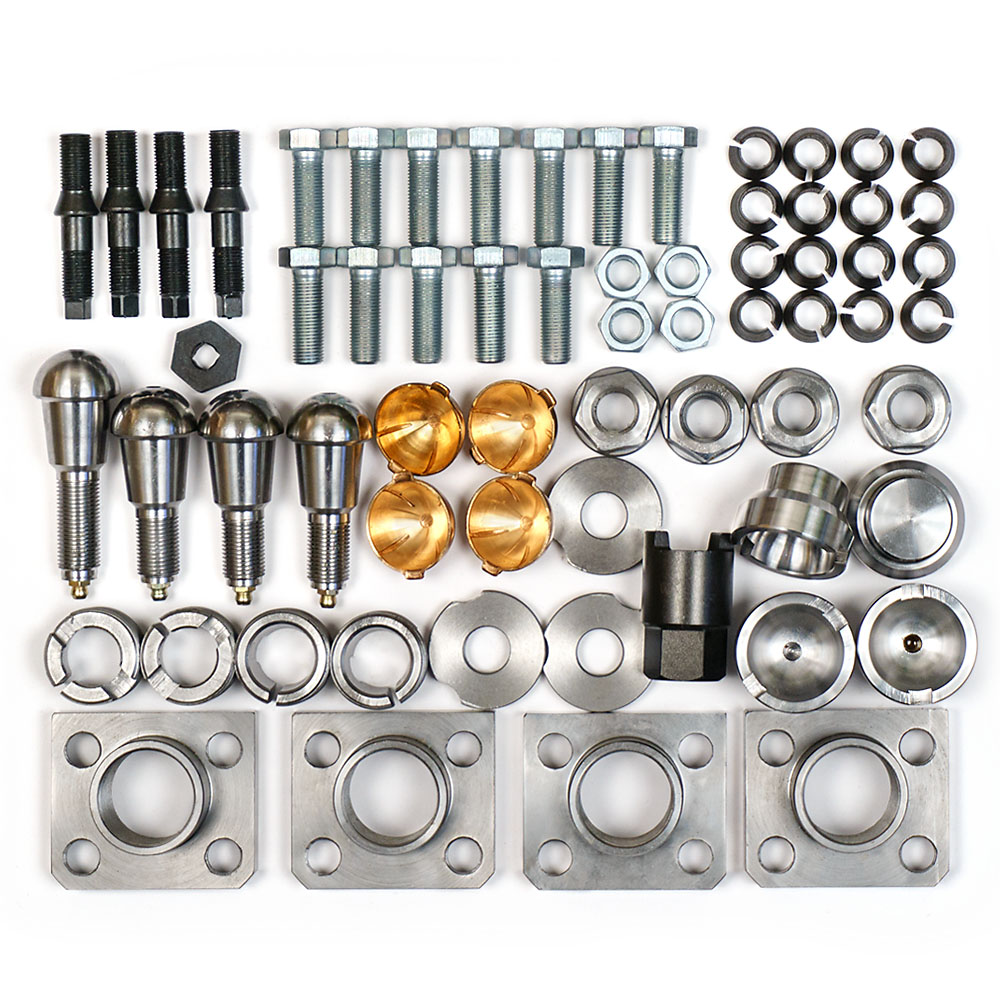

Ремкомплект шкворневого узла с адаптером для редукторного и Тимкен мостов

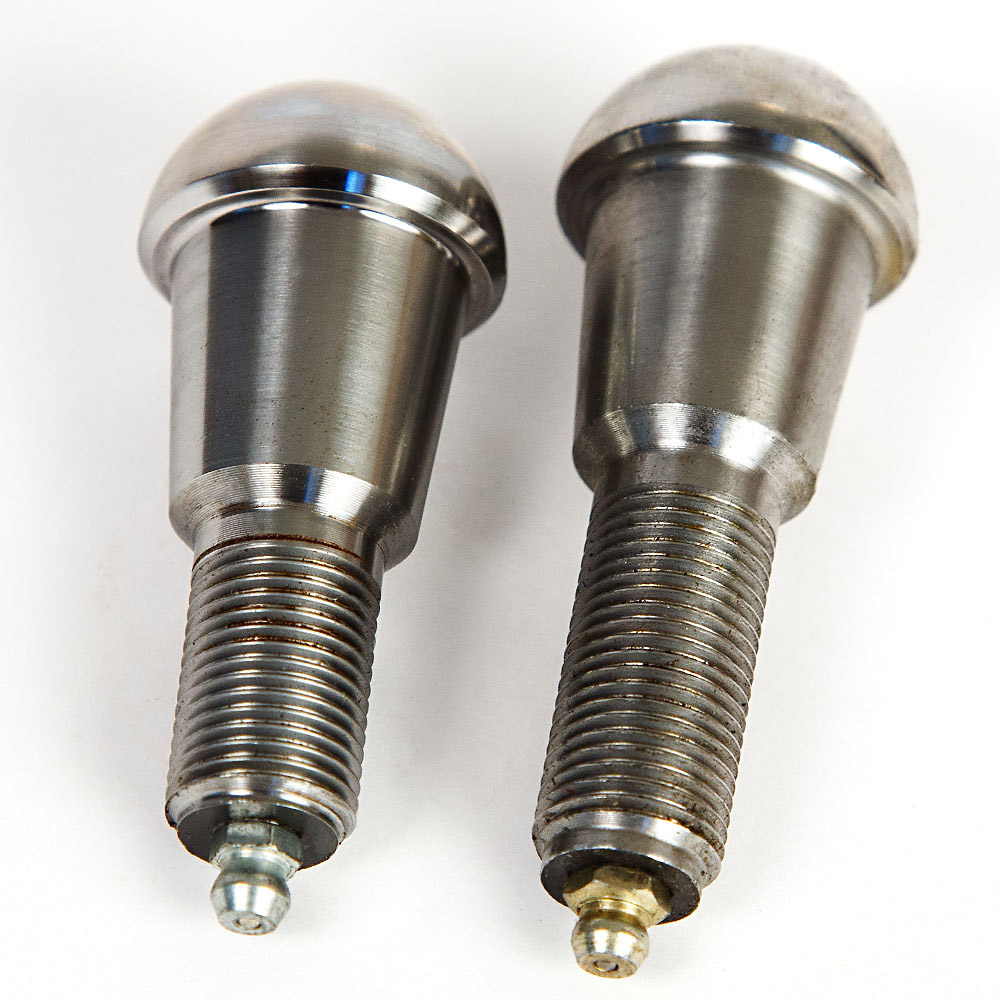

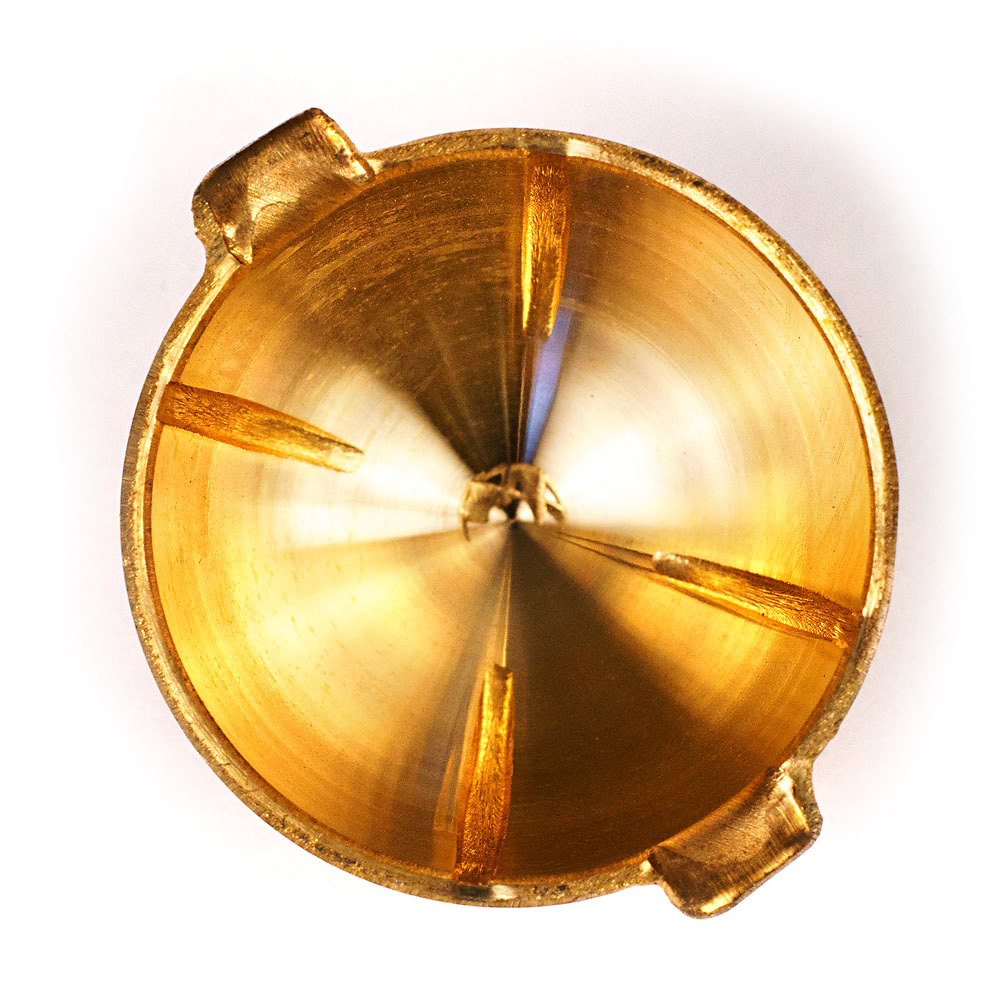

Данный ремонтный комплект позволяет использовать преимущества шкворневых узлов с полусферическими шкворнями и бронзовыми вкладышами на гражданских (Тимкен) предыдущей конструкции и редукторных УАЗовских мостах.

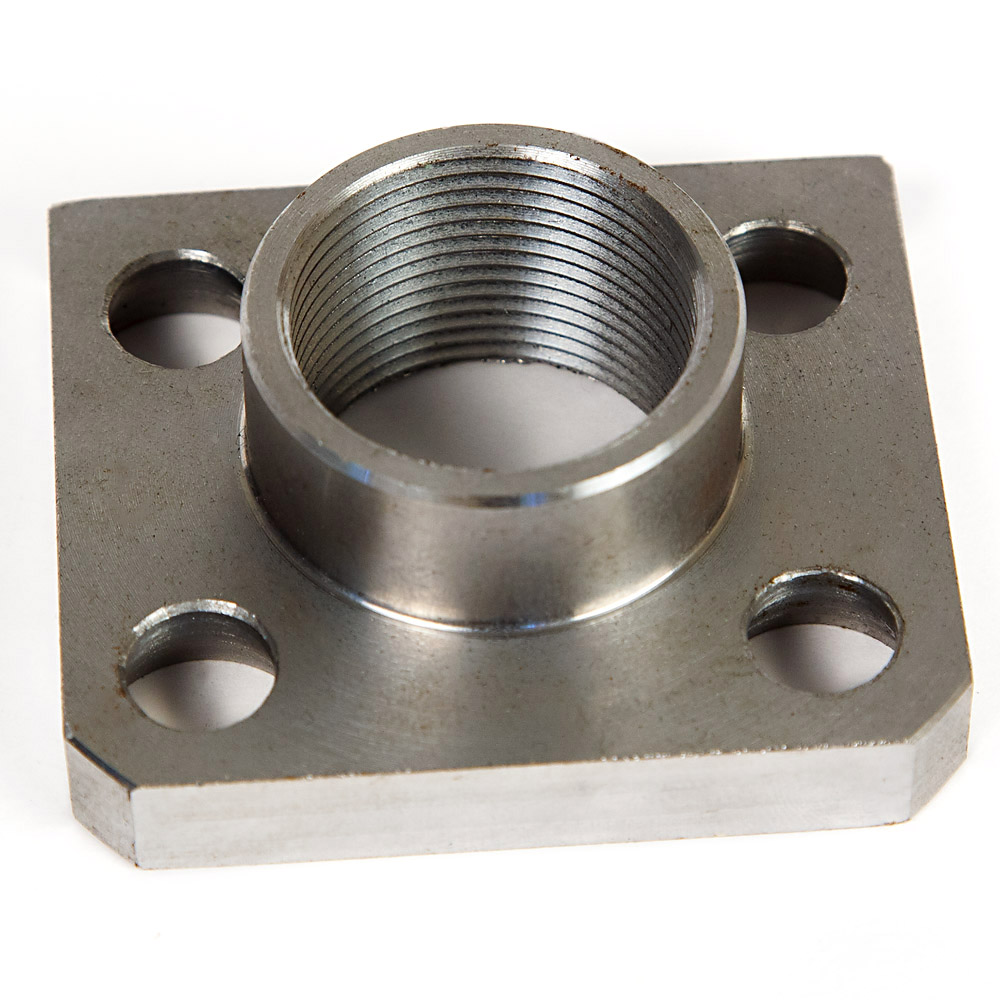

Наиболее сложным этапом модернизации шкворневого узла с использованием адаптера являются токарно-сварочные работы, связанные с установкой опор шкворней взамен опорных колец на шаровой опоре поворотного кулака. Потребуется на токарном станке срезать штатное опорное кольцо, расточить колодец шкворня до диаметра 37 мм и глубину 7 мм. После расточки колодцев по фактическим размерам посадочных диаметров растачиваем опоры шкворней с таким расчетом, чтобы иметь гарантированный натяг при запрессовке. Запрессованную опору привариваем с помощью сварочного полуавтомата.

Дальнейшая сборка кулака аналогична сборке поворотных кулаков мостов Спайсер и не потребует от установщика никаких дополнительных инструментов и приспособлений. Будет достаточно обычного набора слесарного инструмента из ЗиПа автомобиля.

Учебное пособие можно скачать в виде отдельного файла:
- Шкворни редукторных мостов УАЗ с адаптером

Шкворни редукторных мостов УАЗ с адаптером
В фильме, кроме красивой алтайской природы, показан порядок ремонта шкворневого узла редукторного моста УАЗ с использованием переходника (адаптера), который позволяет унифицировать шкворня предыдущего поколения с современными УАзовскими шкворнями. При использовании данной методики ремонта снижаются требования к состоянию корпуса поворотного кулака и шаровой опоры, а ресурс становится неограниченным. Для ремонта достаточно иметь обычный набор ключей.
